کابل فیبر نوری GYTA

شرح

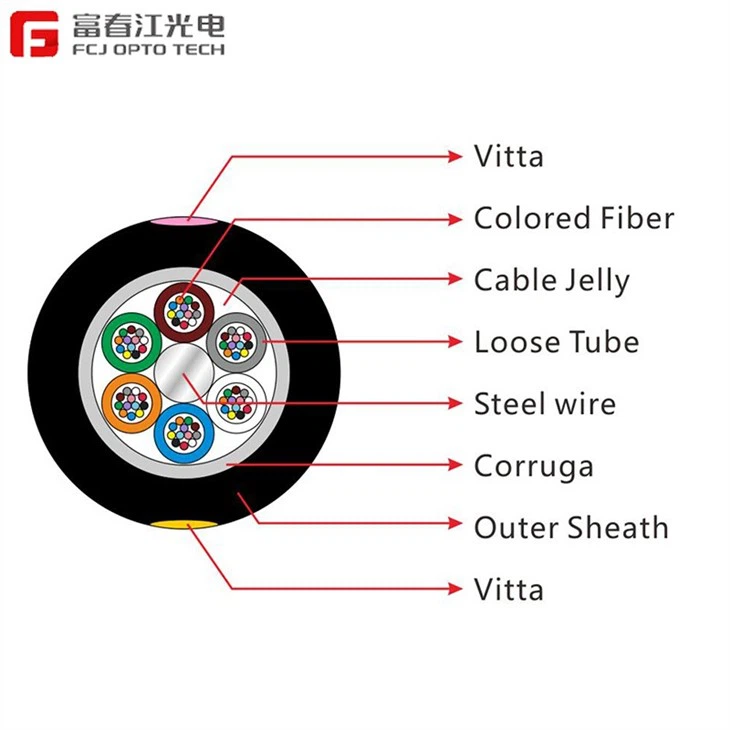

الیاف، 250 میکرومتر، در یک لوله شل ساخته شده از یک پلاستیک با مدول بالا قرار گرفته اند. لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند. یک سیم فولادی که گاهی اوقات برای کابل با تعداد فیبر بالا با پلی اتیلن (PE) پوشانده می شود، به عنوان یک عضو استحکام فلزی در مرکز هسته قرار می گیرد. لوله ها (و پرکننده ها) در اطراف عضو استحکام به یک هسته کابل فشرده و دایره ای متصل می شوند. یک ورقه پلی اتیلن آلومینیومی (APL) در اطراف هسته کابل اعمال می شود که با ترکیب پرکننده پر می شود تا از نفوذ آب محافظت کند. سپس، کابل با یک غلاف پلی اتیلن تکمیل می شود.



امکانات:

1. از 2 هسته تا 288 فیبر

2. فناوری رشته‌بندی شل لوله باعث می‌شود الیاف طول اضافی ثانویه خوبی داشته باشند و اجازه حرکت آزادانه الیاف در لوله را می‌دهند. در حالی که کابل تحت فشار طولی قرار می گیرد، فیبر را بدون تنش نگه می دارد.

3. زره پوش آلومینیومی که دارای مقاومت در برابر رطوبت است.

4. منبر استحکام فلزی (OR FRP) عملکرد کرنش عالی را نشان می دهد.



جزئیات سریع:

کابل فیبر نوری GYTA

G.652D یا G.657A OM3

قطر کابل: 10.0 میلی متر

استحکام کششی بلند مدت: 600 نیوتن

مقاومت کششی کوتاه مدت: 1500 نیوتن

مقاومت دراز مدت له: 300N/100mm

مقاومت در برابر له شدن کوتاه مدت: 1000N/100mm

شعاع خمشی استاتیک: 112 سانتی متر

شعاع خمشی دینامیک: 224 سانتی متر

نوع کابل	قطر کابل (میلی متر)	وزن کابل (کیلوگرم/کیلومتر)	کششی استحکام - قدرت طولانی/ کوتاه مدت (N)	خرد کردن مقاومت طولانی/ کوتاه مدت (N/100mm)	خم شدن شعاع استاتیک/ پویا (میلی متر)
GYTA{0}}~6	9.7	90	600/1500	300/1000	10D/20D
GYTA{0}}~12	9.7	90	600/1500	300/1000	10D/20D
GYTA{0}}~18	9.7	90	600/1500	300/1000	10D/20D
GYTA{0}}~24	9.7	90	600/1500	300/1000	10D/20D
GYTA{0}}~30	9.7	90	600/1500	300/1000	10D/20D
GYTA{0}}~36	10.2	104	1000/3000	300/1000	10D/20D
GYTA{0}}~48	11.0	117	1000/3000	300/1000	10D/20D
GYTA{0}}~60	11.0	117	1000/3000	300/1000	10D/20D



برنامه های کاربردی:

1 برای توزیع در فضای باز به تصویب رسید.

2 مناسب برای کانال هوایی و روش مدفون.

3 ارتباطات از راه دور و شبکه محلی.



مشخصات:

عملکرد مکانیکی و دمایی خوب؛

لوله شل با استحکام بالا که در برابر هیدرولیز مقاوم است.

ترکیب پرکننده لوله ویژه محافظت حیاتی از فیبر را تضمین می کند.

ساختار فشرده با طراحی ویژه در جلوگیری از انقباض لوله های شل خوب است.

غلاف PE کابل را از اشعه ماوراء بنفش محافظت می کند.

اقدامات زیر برای اطمینان از ضد آب بودن کابل انجام می شود:

(1) سیم فولادی به عنوان عضو مقاومت مرکزی استفاده می شود.

(2) ترکیب پرکننده لوله شل؛

(3) 100 درصد پر کردن هسته کابل؛

(4) مانع رطوبت APL.
